NPSM Rohrgewinde (USA)
Beim NPSM Gewinde handelt es sich um eine amerikanische Rohrgewindenorm. Sie ist Teil des American National Standard Pipe Thread, unter dem viele verschiedene Rohrgewindearten für unterschiedliche Anwendungen vereint sind. Das NPSM Gewinde eignet sich zur allgemeinen Anwendung bei mechanischen Verbindungen, bei denen zylindrische Gewinde von Vorteil sind. Zum Einsatz kommt es in Rohren aus Eisen, Stahl oder Messing, in denen kein interner Druck herrscht. Die Abkürzung NPSM steht für National pipe straight–mechanical oder American National Standard Straight Pipe Thread for Free-fitting Mechanical Joints. Genormt ist das NPSM Gewinde nach der ANSI Norm B 1.20.1-1983 (R1992).

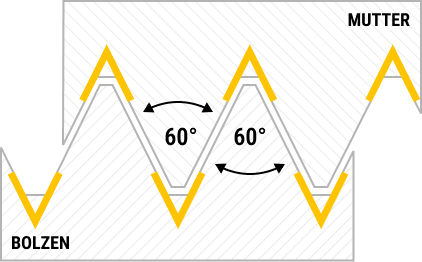

Das NPSM Gewinde ist ein zylindrisches Gewinde mit 60° Flankenwinkel. Verbindungen werden durch die Kombination zweier zylindrischer Gewinde erzeugt. Damit fällt das NPSM Gewinde ein wenig aus der Reihe der Rohrgewindeverbindungen, bei denen meist mindestens eines der verwendeten Gewinde kegelig ist. Das NPSM Gewinde erzeugt keine dichtende Verbindung.
Die Gewindebezeichnung des NPSM Rohrgewindes setzt sich aus drei Komponenten zusammen: einem Zahlenwert in Zoll, der Steigung in Gängen pro Zoll und dem Kürzel NPSM. Eine Besonderheit bei allen Rohrgewindearten ist, dass der Zahlenwert in der Gewindekennung nicht für den Außendurchmesser steht. Tatsächlich beziehen sich die Abmessungen, die Eingang in die Gewindekennung gefunden haben, auf eine veraltete Rohrgeometrie. Daher ist der Außendurchmesser des 1″ – 11 1/2 NPSM eben nicht genau 1 Zoll, sondern etwas größer. Er liegt bei 1,315 Zoll oder 33,401 mm.
Aus der NPSM Gewindetabelle können Sie die korrekten Außendurchmesser in Zoll und mm genau ablesen. Ebenfalls aufgeführt ist die Steigung, sowohl in Gängen pro Zoll als auch als metrischer Wert. Falls Sie selbst ein NPSM Gewinde schneiden möchten, können Sie den in der Gewindetabelle angegebenen Kernlochdurchmesser verwenden. Und zu den benötigten Gewindewerkzeuge gelangen Sie per Link!
