Siemens & Halske – Gewinde

Das Siemens & Halske Gewinde ist eine alte Gewindeart, die bereits um das Jahr 1900 herum entwickelt wurde. Verwendet wurde es hauptsächlich für Telegraphen und später dann auch für Telefone. Alternativ wird das Siemens & Halske Gewinde daher auch als Telegraphengewinde, Postgewinde oder als Mechaniker Normalgewinde bezeichnet. Ebenso gängig ist die Abkürzung zu S&H Gewinde.

Das Siemens & Halske Gewinde wird heutzutage nicht mehr verwendet. Beim Reparieren und Restaurieren historischer Telefone kann es jedoch vorkommen, dass Sie noch auf S&H Schrauben stoßen. In solchen Fällen können Sie sich entsprechende Gewindebohrer und Schneideisen als Sonderanfertigung herstellen lassen. Kontaktieren Sie uns bei Bedarf jederzeit mit Ihrer Anfrage!

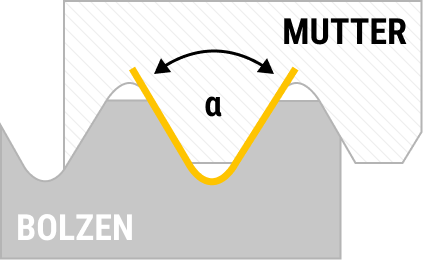

Das Siemens & Halske Gewinde ist ein metrisches Gewinde, entsprechend erfolgen alle Angaben in mm. Beim Flankenwinkel weist das Telegraphengewinde eine Besonderheit auf. Dieser ist nämlich nicht konstant gleich, sondern jeder Gewindegröße ist ein eigener Winkel α zugeordnet. Die Werte für den Flankenwinkel bewegen sich alle zwischen 50° und 68°.

Die Siemens & Halske Gewinde haben keine Gewindebezeichnung, sondern eine Gewindenummerierung. Jeder Nummer ist dabei eine feste Kombination aus Außendurchmesser, Steigung und Flankenwinkel zugeordnet. Die Nummerierung reicht von 11 bis 36 mit unregelmäßigen Abständen zwischen den Zahlenwerten.

Die Gewindetabelle für das Siemens & Halske Gewinde umfasst zwölf Einträge. Neben Außendurchmesser, Steigung und Flankenwinkel ist auch der Kernlochdurchmesser angegeben, den Sie benötigen, wenn Sie ein S&H Gewinde schneiden möchten. Besonders zu beachten bei der Siemens & Halske Gewindetabelle ist der sich stetig ändernde Flankenwinkel.
