Handgewindebohrer von BAER – Alle wichtigen Fakten
Sie denken, Gewindeschneiden ist nur was für die Industrie oder Serienproduktion? Weit gefehlt! Heutzutage gibt es leistungsfähige Werkzeuge, die sich auch im manuellen Betrieb einsetzen lassen. Handgewindebohrer machen es möglich, Gewinde auch dann selbst zu schneiden, wenn Sie keine großen Maschinen zur Verfügung haben, viel unterwegs sind oder als Heimwerker nur für ein ganz bestimmtes Projekt ein Gewinde benötigen. Wir erklären, was Handgewindebohrer sind, wie sie verwendet werden und worauf Sie achten müssen, wenn Sie Handgewindebohrer kaufen möchten.
Verschiedene Arten von Gewindebohrern: Das sind die Unterschiede
Wenn Sie sich in unserem Online-Shop umsehen, werden Ihnen verschiedene Bezeichnungen für Gewindebohrer begegnen. Jeder Gewindebohrer fällt dabei in eine von drei Gruppen: Handgewindebohrer, Maschinengewindebohrer und Einschnittgewindebohrer.
Diese unterscheiden sich folgendermaßen:
Handgewindebohrer
Handgewindebohrer sind speziell für den manuellen Einsatz entwickelt worden. Dabei musste eine Lösung gefunden werden, den zum Schneiden eines Gewindes nötigen Kraftaufwand auch ohne maschinelle Unterstützung aufzubringen. Deshalb wird bei Handgewindebohrern das Gewinde in drei aufeinanderfolgenden Schritten geschnitten. Dafür sind drei unterschiedliche Werkzeuge nötig.

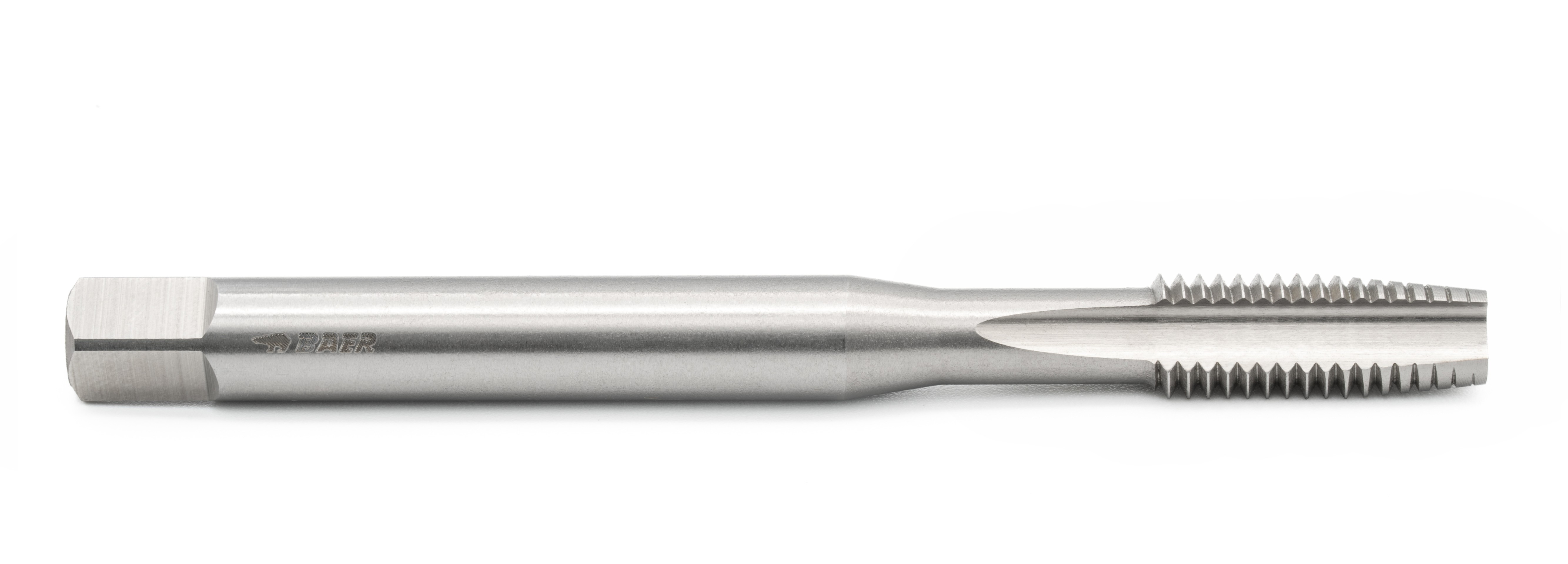

Maschinengewindebohrer
Maschinengewindebohrer werden in CNC-Maschinen oder Bohrmaschinen mit Gewindeschneidfutter verwendet und vor allem in der Industrie und bei hohen Stückzahlen eingesetzt. Unterstützt von der Power der Maschine benötigen Sie nur einen Durchgang, um das vollständige Gewinde zu schneiden.

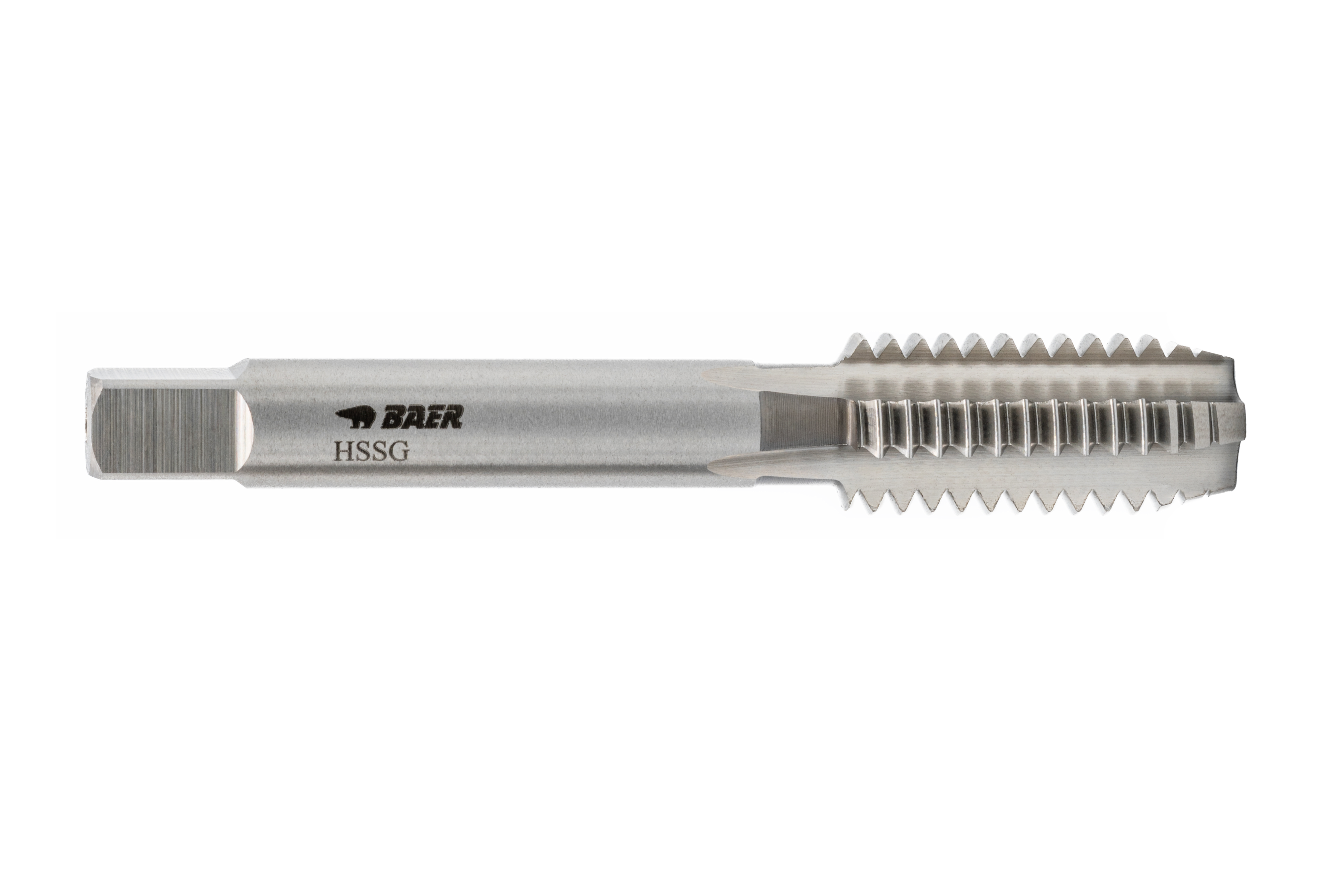

Einschnittgewindebohrer

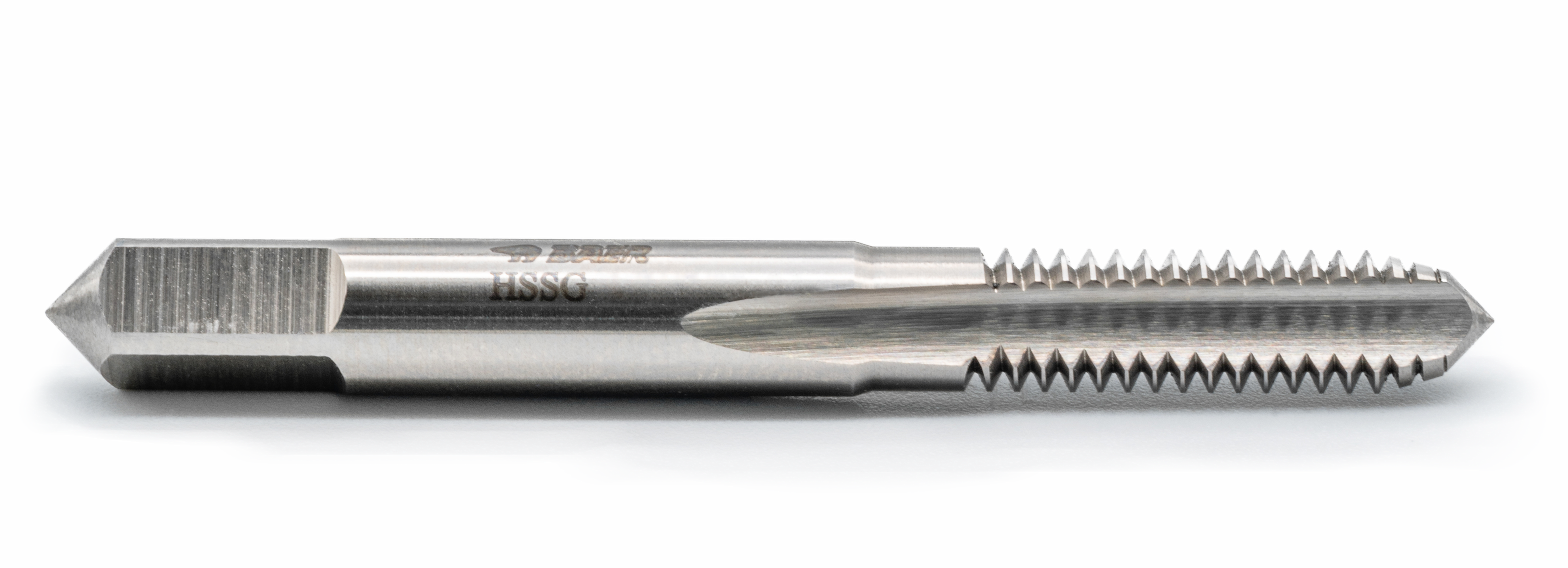

Einschnittgewindebohrer sind eine Art Mittelweg zwischen Hand- und Maschinengewindebohrer. Sie schneiden ebenfalls in nur einem Arbeitsgang das komplette Gewinde, daher der Name. Dabei eignen sie sich sowohl für den maschinellen als auch den manuellen Einsatz.
So ist ein Handgewindebohrer aufgebaut

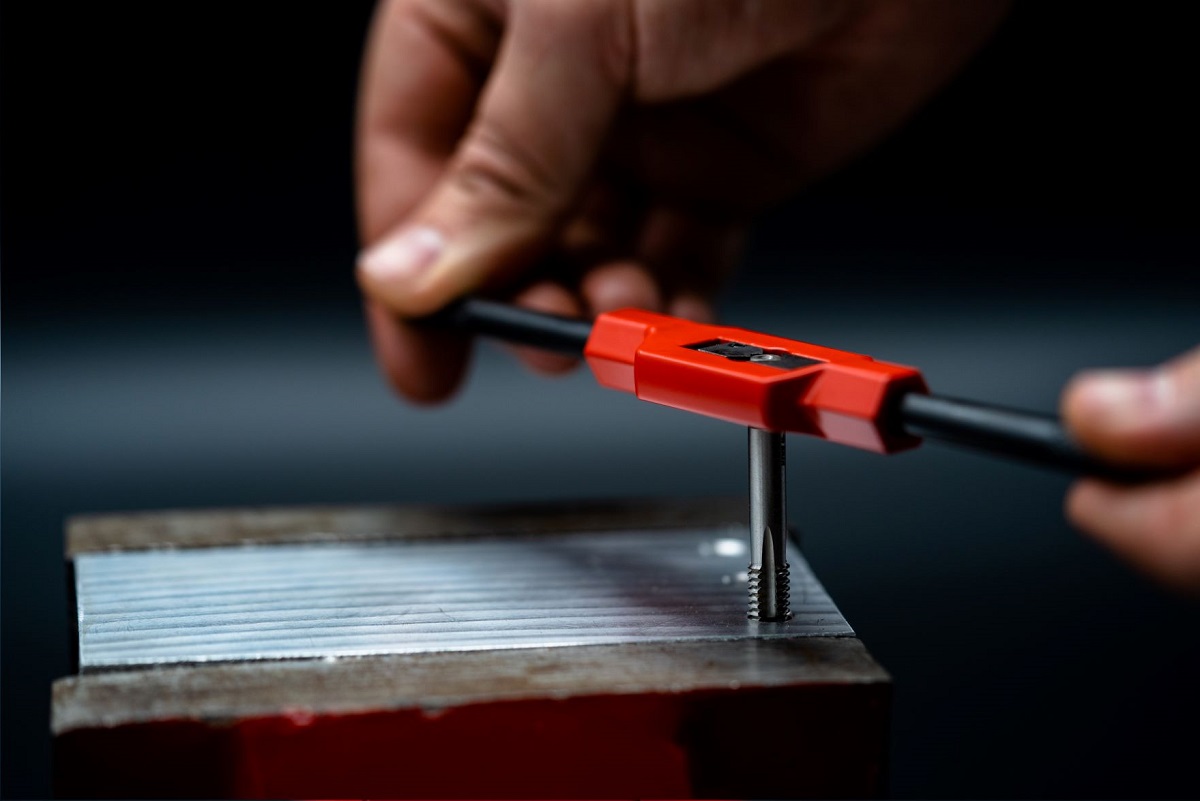

Jeder Handgewindebohrer endet in einem Vierkantschaft, mit dem er sich zur Benutzung in ein Windeisen oder eine Werkzeugknarre einspannen lässt. So weit, so geläufig. Spannend wird es am anderen Ende.
Der Kopf eines Handgewindeschneiders weist einige charakteristische Merkmale auf:
- Zentrierspitzen: Der Kopf eines Handgewindebohrers kann spitz oder flach sein. Kleine Gewindebohrer haben in der Regel eine Zentrierspitze, damit im Fertigungsprozess der Gewindebohrer zwischen den Spitzen gespannt werden kann und ein Gewinde auf den Rohling geschliffen werden kann. Größere Gewindebohrer haben an der Stelle eine Zentrierbohrung. Daran entscheidet sich aber nicht, für welche Art von Loch das Gewinde-Werkzeug geeignet ist. Denn auch mit einem spitzen Kopf können Durchgangslöcher und Sacklöcher geschnitten werden, da die Kernlochbohrung durch den vorher eingesetzten Spiralbohrer auch eine Spitze haben. Entscheidend für ein Sacklochgewinde ist der Anschnitt eines Gewindebohrers.
- Anschnitt: Sowohl Durchmesser als auch Profil erreichen erst nach einer bestimmten Anzahl von Gewindegängen ihre volle Ausprägung. Den Teil vor diesem Punkt bezeichnet man als Anschnitt. Verschiedene Anschnittlängen führen zu Handgewindebohrern mit unterschiedlichen Eigenschaften. Der Fertigschneider eines Handgewindebohrers hat mit Form C einen kurzen Anschnitt mit ca. 2 - 3 Gängen Anschnitt, sodass damit auch Sacklöcher geschnitten werden können.
- Gewindeprofil: Das Profil des Gewindes entsteht durch ein Zusammenspiel verschiedener Maße, die durch Normen genau festgelegt sind. Dazu gehören u.a. der Nenndurchmesser, Flankendurchmesser, die Steigung und der Flankenwinkel. Keine Sorge, Sie müssen erstmal nur wissen, mit welcher Norm Sie arbeiten möchten.
- Nuten: Handgewindebohrer verfügen über gerade Nuten über die ganze Länge des Kopfes, in denen sich die anfallenden Späne sammeln können.

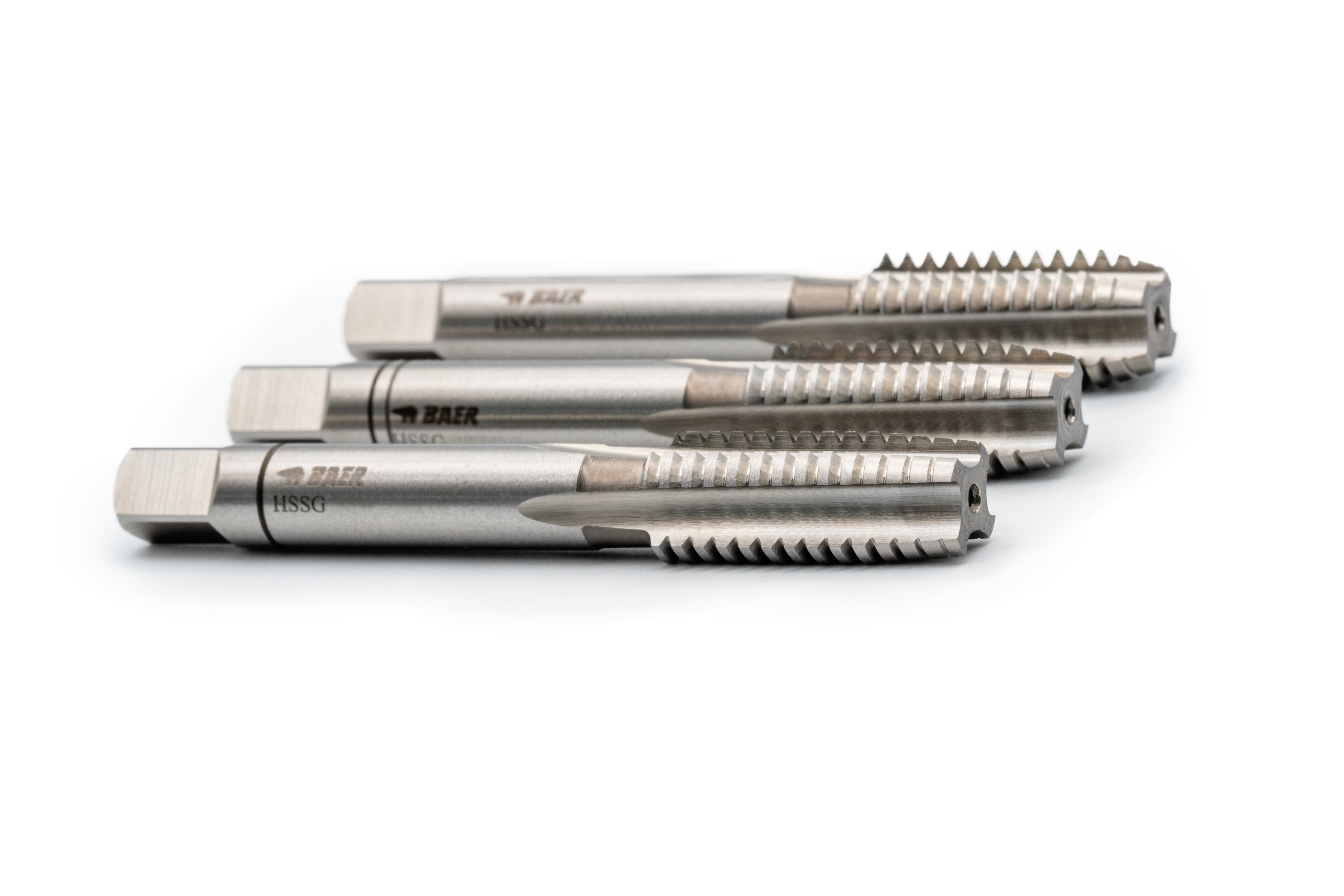

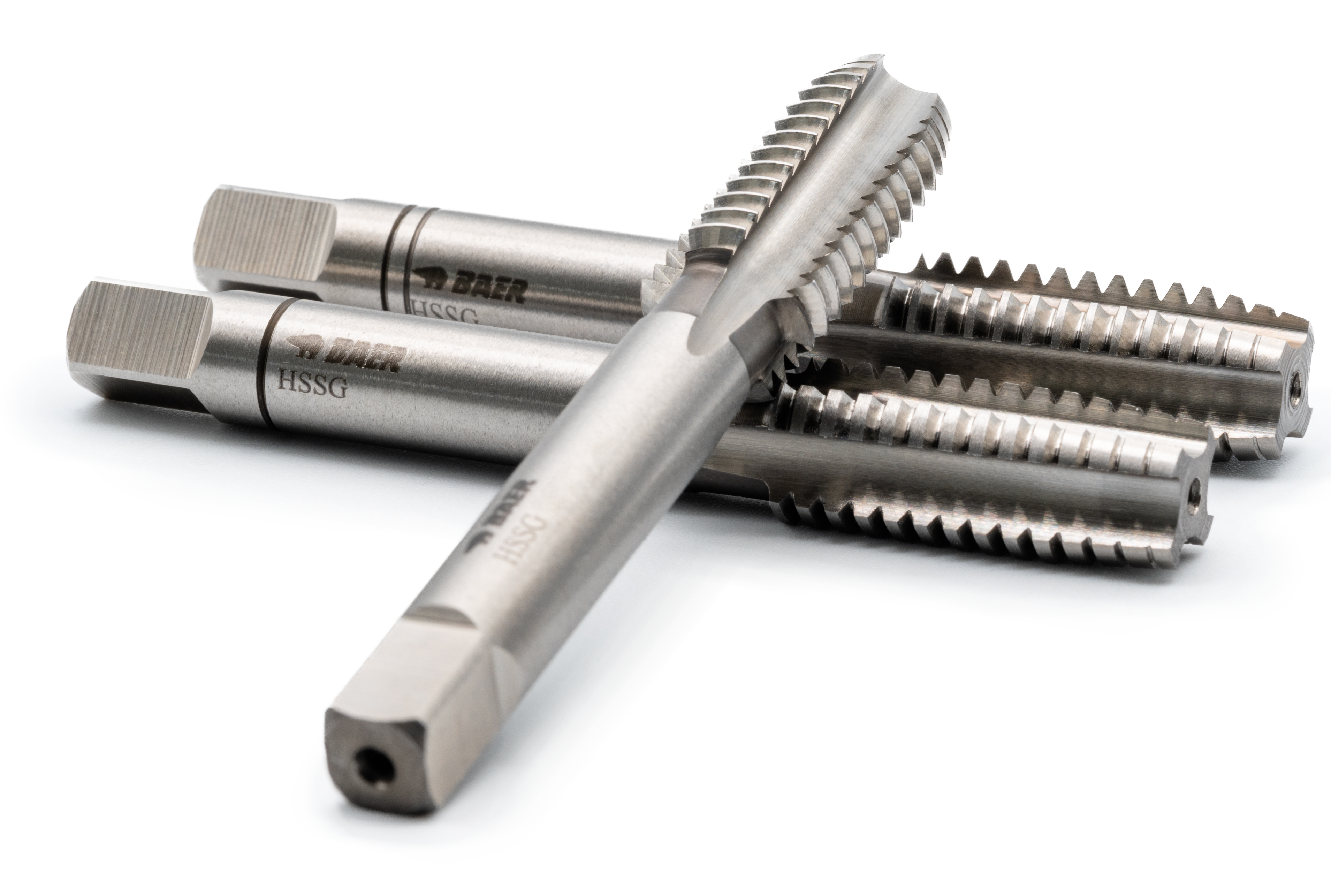

Gemeinsam geht es leichter: Darum funktionieren Handgewindebohrer nur im Satz
Bei spanenden Verfahren wie dem Gewindebohren ist ein großer Kraftaufwand erforderlich, um Material von den teils sehr festen Werkstoffen abzutragen. Damit es überhaupt möglich ist, diese Kraft in der manuellen Anwendung aufzubringen, wird die Last auf mehrere Werkzeuge aufgeteilt. Das reduziert gleichzeitig auch die Beanspruchung der einzelnen Bohrer und verhindert, dass diese brechen.
Die einzelnen Werkzeuge eines Handgewindebohrer-Satzes bauen aufeinander auf. Der Anschnitt wird kürzer und die Zähne erreichen erst beim letzten Bohrer ihre volle Ausprägung. Zur raschen und zuverlässigen Unterscheidung sind die einzelnen Bohrer mit Ringen am Schaft markiert.
Folgende Handgewindebohrer gibt es:

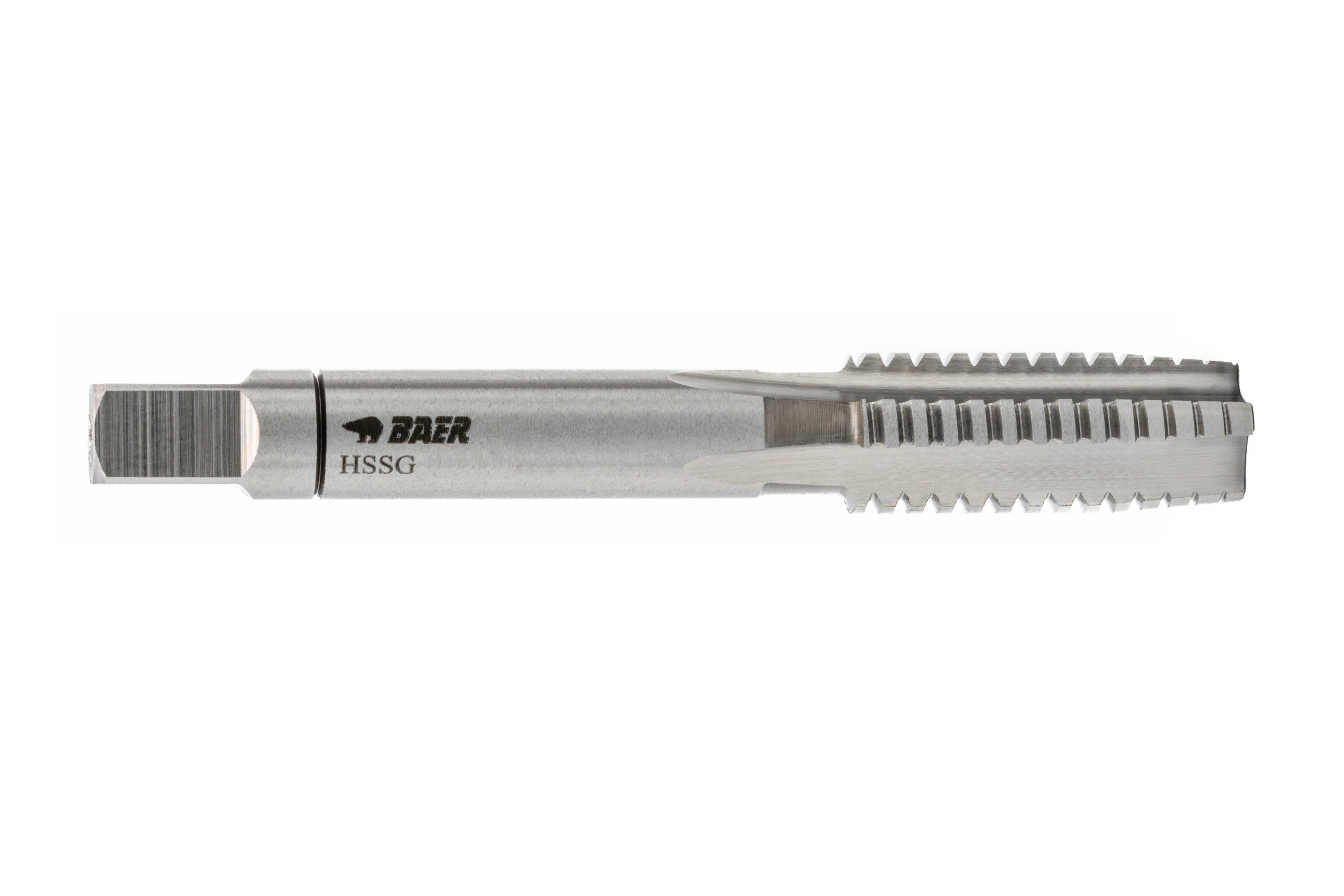

Vorschneider
- langer Anschnitt
- Zähne unvollständig ausgeprägt
- schneidet ca. 55% des Gewindeprofils
- markiert mit einem Ring

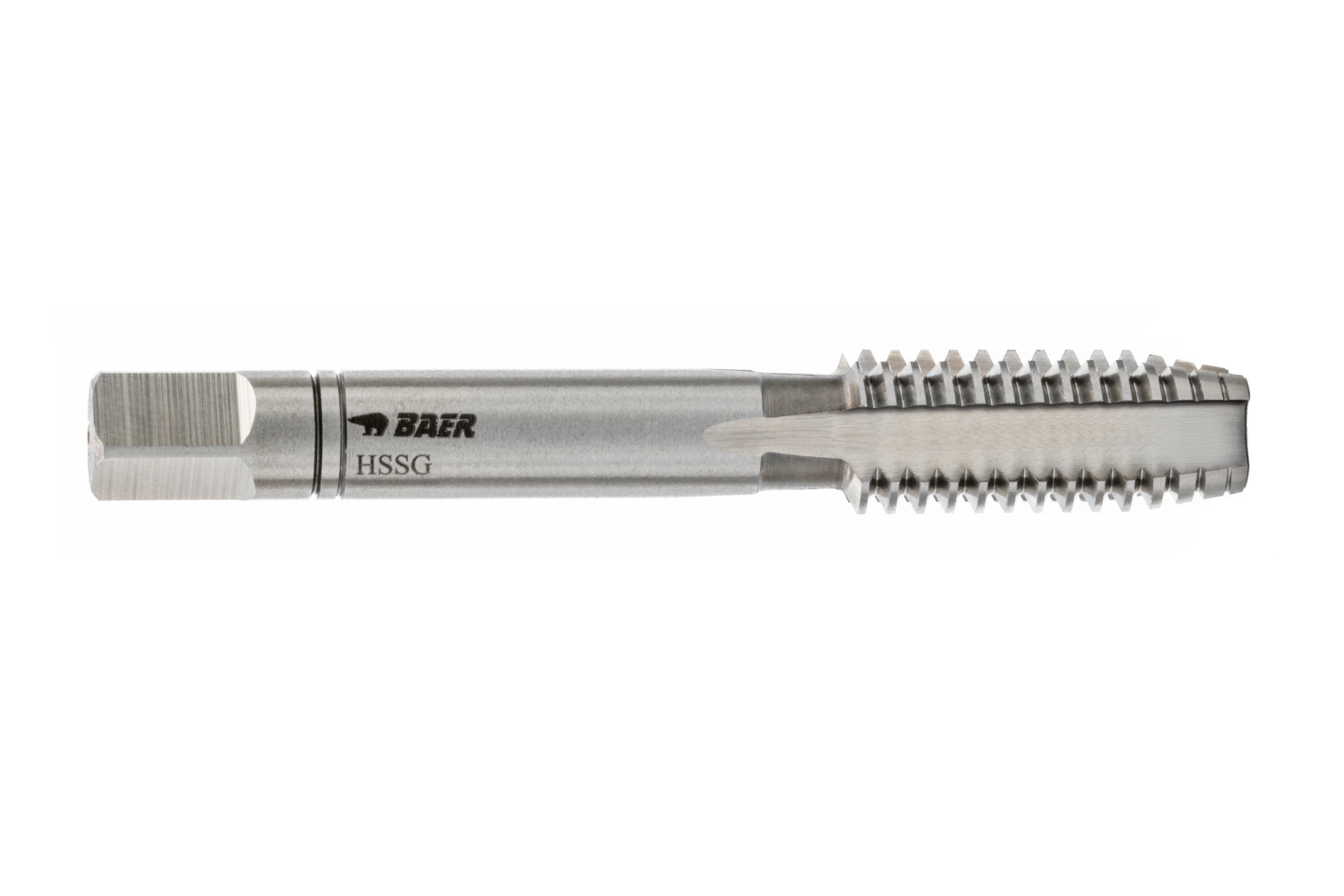

Mittelschneider
- mittlerer Anschnitt
- Zähne ausgeprägter
- schneidet ca. 80% des Gewindeprofils
- markiert mit zwei Ringen
Fertigschneider
- kurzer Anschnitt
- Zähne vollständig ausgeprägt
- schneidet 100% des Gewindeprofils
- ohne Ring

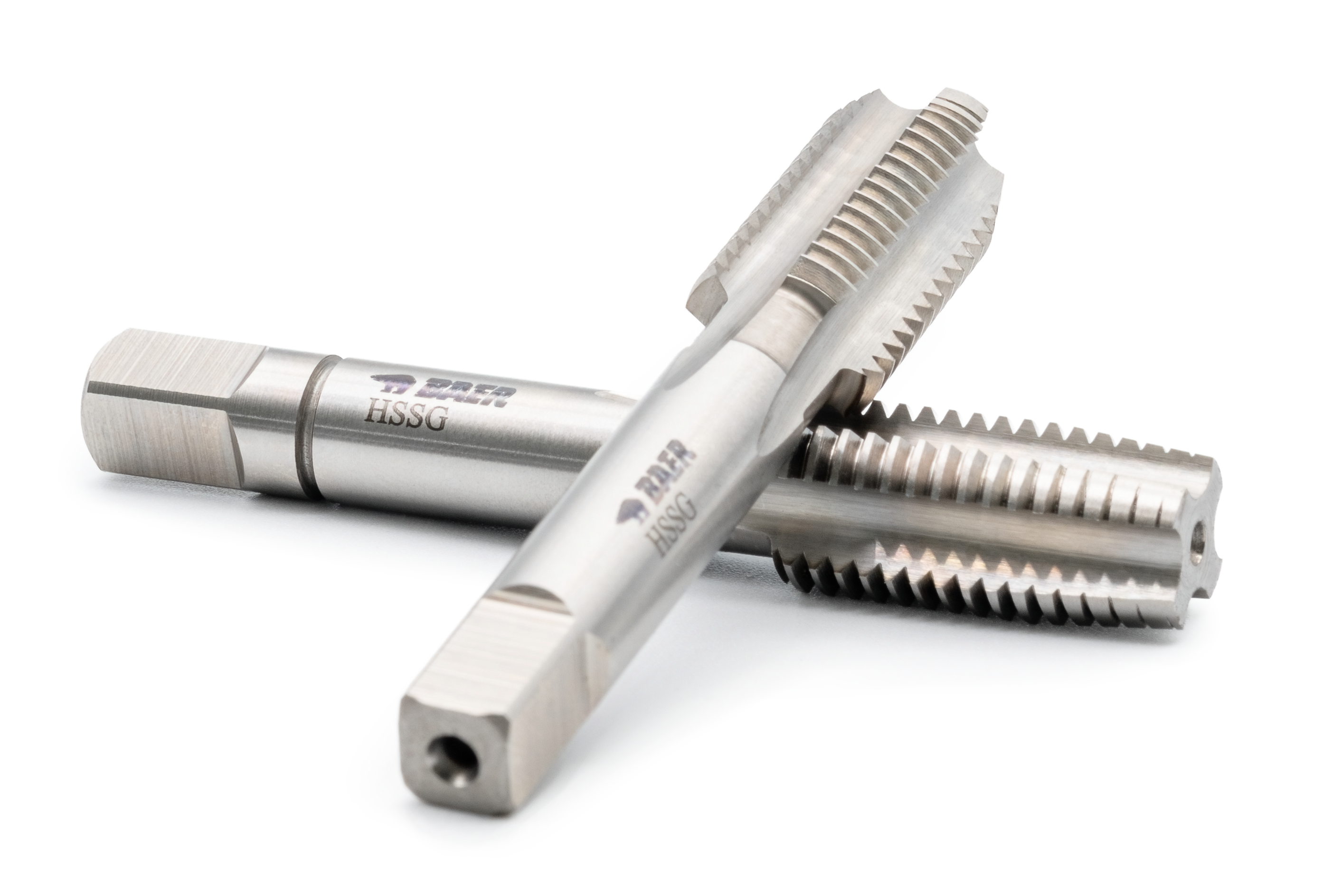

Zum Schneiden von Regelgewinden werden drei Handgewindebohrer benötigt. Für Feingewinde mit einem engeren Gewindeprofil hingegen kommen nur zwei Gewindebohrer zum Einsatz: der Vorschneider und der Fertigschneider. Ein Vorschneider für Feingewinde entspricht in seiner Anschnittform dabei dem Mittelschneider beim Regelgewinde.
Handgewindebohrer für Regelgewinde
Handgewindebohrer für Feingewinde
Nachteil dieser Aufteilung ist der vergleichsweise hohe Zeitaufwand. Drei getrennte Arbeitsgänge mit jeweils einem Werkzeugwechsel benötigen erheblich mehr Zeit als das Gewindeschneiden mit Maschinen- oder Einschnittgewindebohrern. Handgewindebohrer sind daher keine Lösung, wenn Sie häufig und viele Gewinde schneiden möchten. In diesen Fällen lohnt sich dann eher eine Investition in Ihre Werkstattausrüstung, um von den Vorteilen des maschinellen Schneidens profitieren zu können. Für Heimwerker oder Handwerker, bei denen Gewindeschneiden ein seltenes Thema ist oder die gerne ortsunabhängig arbeiten möchten, ist ein Handgewindebohrer Satz jedoch eine großartige Möglichkeit.
Direkt beim Handgewindebohrer Hersteller kaufen im BAER Online-Shop
Im BAER Online-Shop finden Sie Handgewindebohrer für jeden Anwendungsfall. Wir führen Handgewindebohrer-Sätze nicht nur für das in Europa weit verbreitete metrische ISO-Gewinde, sondern auch für weitere geläufige Standards wie das britische BSW und BSF-Gewinde oder die Unified National Gewinde aus dem amerikanischen Raum.

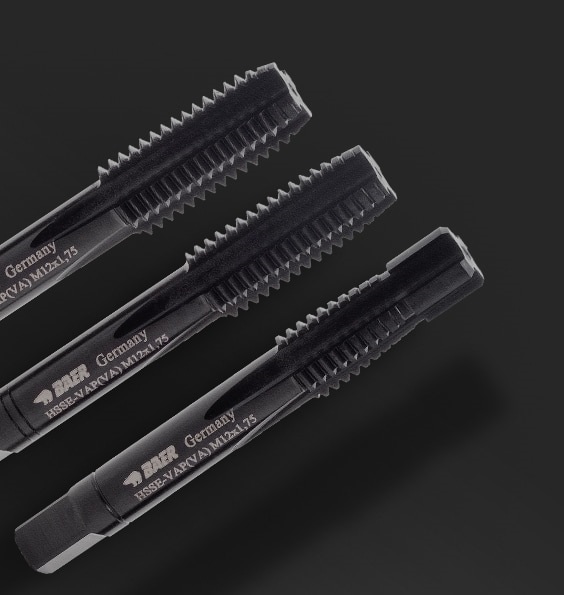

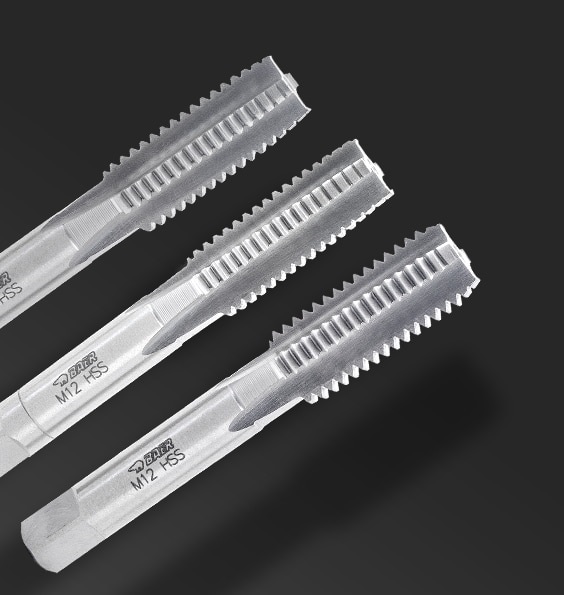

Unsere Handgewindebohrer bestehen aus Schnellarbeitsstahl (HSS), der mit hoher Temperaturbeständigkeit und Bruchfestigkeit punkten kann und sich sehr gut schleifen lässt. Bei Handgewindebohrer für hochfeste Materialien nutzen wir HSSE, einen Schnellarbeitsstahl mit besonders hohem Kobaltgehalt. Dieser sorgt für eine ausgeprägte Warmhärtebeständigkeit und ermöglicht damit die Bearbeitung von schwer zerspanbaren Materialien. Mit mit speziellen Schneiedegeometrien und Beschichtungen passen wir die Handgewindebohrer dann noch weiter einem konkreten Schneidfall an. Die oxidierte Oberfläche der vaporisierten Handgewindebohrer ist auf die Bearbeitung von Edelstählen ausgelegt. Mit unserer Standardausführung für die normale Anwendung lassen sich gut zerspanbare Werkstoffe bis 900 N/mm² sowie unlegierte und niedriglegierte Stähle wie Automatenstähle, Einsatzstähle oder unlegierte Vergütungsstähle hervorragend schneiden.

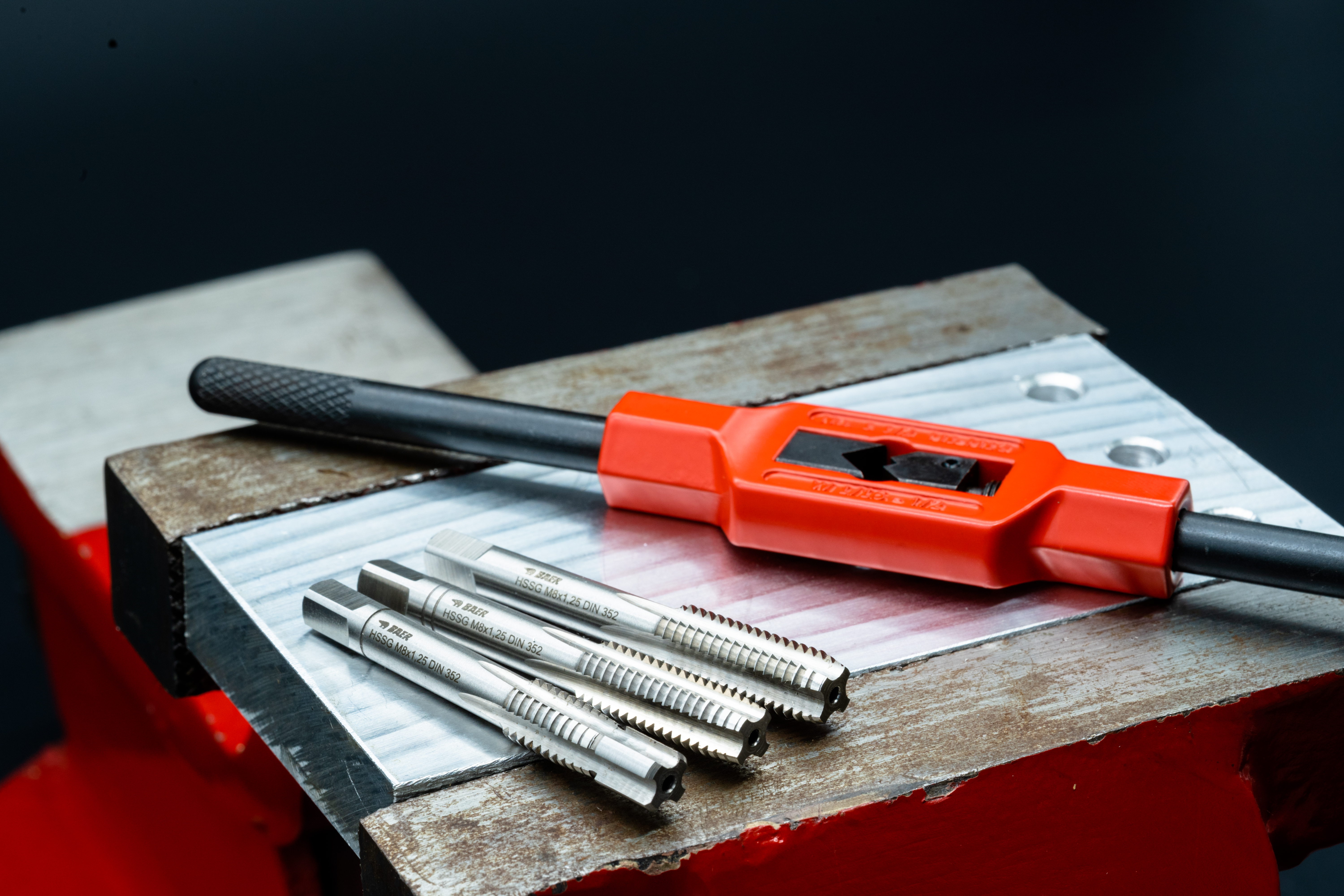

Bei BAER können Sie Handgewindebohrer entweder einzeln oder in 2- bzw. 3-teiligen Sätzen für jeweils eine Normgröße erwerben. Daneben führen wir auch umfangreiche Sätze, die in einer praktischen Box Ihren kompletten Bedarf an Handgewindebohrern und Zubehör für eine Bandbreite an Größen abdecken und zusätzlich die passenden Schneideisen und die benötigten Windeisen und Haltewerkzeuge erhalten. Sie entscheiden, was Sie wirklich benötigen und welche unserer Produkte Ihre Bestandswerkzeuge sinnvoll ergänzen.
Sie möchten Handgewindebohrer kaufen und benötigen Sie eine eingehende Kaufberatung? Unser Kundenservice ist für Sie da. Kontaktieren Sie uns telefonisch, per E-Mail oder über unser Kontaktformular und lassen Sie sich kompetent weiterhelfen!
